Lampki modułowe i sygnalizatory akustyczne – jak wspierają kontrolę instalacji?

Urządzenia te nie chronią instalacji przed zwarciem czy porażeniem i nie zastępują aparatury pomiarowej. Ich zadaniem jest przekazanie wcześniej zaplanowanego komunikatu – za pomocą światła albo dźwięku. Znaczenie sygnału zależy więc od sposobu zaprojektowania i podłączenia całego układu.

Czym jest lampka sygnalizacyjna montowana na szynie DIN?

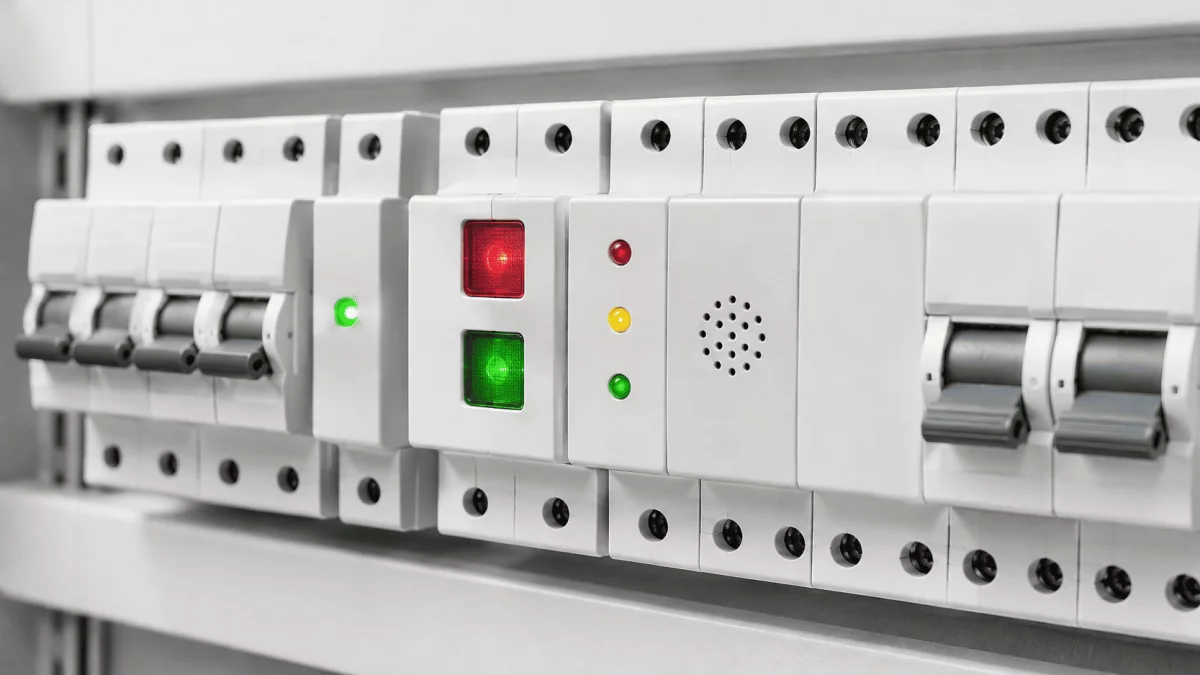

Lampka modułowa ma obudowę dopasowaną do montażu na szynie DIN, dzięki czemu może zostać umieszczona obok wyłączników, rozłączników, styczników i innych aparatów. Na jej froncie znajduje się jedno lub kilka pól świetlnych, najczęściej wykorzystujących diody LED. Urządzenie może sygnalizować obecność napięcia w kontrolowanym punkcie, stan wyjścia układu sterującego albo załączenie konkretnego odbiornika. To, jaki komunikat przekazuje świecąca kontrolka, wynika wyłącznie ze schematu połączenia. Sama lampka nie rozpoznaje automatycznie rodzaju awarii. Jeśli została podłączona jako wskaźnik obecności napięcia, jej zgaśnięcie może oznaczać brak zasilania, zadziałanie zabezpieczenia, przerwę w obwodzie albo uszkodzenie samego źródła światła. Prawidłowa interpretacja wymaga znajomości projektu instalacji.

Kiedy stosuje się kilka lampek w jednym module?

Pojedyncza lampka wystarcza, gdy potrzebna jest prosta informacja o jednym stanie. W instalacjach trójfazowych stosuje się natomiast moduły z trzema polami świetlnymi albo trzy oddzielne kontrolki przypisane do poszczególnych faz. Taki układ pozwala wzrokowo zauważyć, że jedna z kontrolek nie świeci. Nie należy jednak traktować go jak pełnego analizatora sieci. Lampki nie muszą informować o kolejności faz, wartości napięcia, asymetrii ani jakości energii, jeżeli urządzenie nie zostało wyposażone w odpowiednie funkcje pomiarowe. Moduły dwu- lub wielokolorowe mogą przekazywać różne informacje, np. stan gotowości i pracę odbiornika. Muszą być jednak jednoznacznie opisane. Bez legendy użytkownik nie powinien zgadywać, co oznacza konkretne światło.

Czy kolory kontrolek zawsze znaczą to samo?

Zieleń bywa kojarzona z prawidłową pracą, czerwień z alarmem, a żółć z ostrzeżeniem. Takie skojarzenia są powszechne, ale nie wystarczą do właściwego zaprojektowania sygnalizacji. Znaczenie koloru zależy od zastosowania, przyjętej dokumentacji oraz zasad obowiązujących w konkretnym obiekcie. Czerwona lampka może oznaczać awarię, lecz w innym układzie informować po prostu o załączeniu określonej funkcji. Zielona nie zawsze potwierdza, że całe urządzenie działa poprawnie – może jedynie wskazywać obecność napięcia w wybranym punkcie. Dlatego każda kontrolka powinna mieć czytelny opis. W większych rozdzielnicach przydatna jest także legenda wyjaśniająca znaczenie wszystkich barw i sygnałów. Pozwala to uniknąć sytuacji, w której ta sama informacja zostaje różnie zinterpretowana przez użytkownika i serwisanta.

Jak działa modułowy sygnalizator akustyczny?

Sygnalizator akustyczny wytwarza dźwięk po otrzymaniu właściwego napięcia lub sygnału sterującego. Może mieć formę brzęczyka, buzzera albo dzwonka instalacyjnego. Podobnie jak lampka zajmuje określoną liczbę modułów i jest przeznaczony do montażu w rozdzielnicy. Dźwięk przyciąga uwagę także wtedy, gdy użytkownik nie patrzy na rozdzielnicę. Z tego powodu sygnalizatory stosuje się w układach, w których zmiana stanu wymaga szybkiej reakcji. Mogą informować między innymi o zadziałaniu czujnika, uruchomieniu alarmu technicznego, przekroczeniu ustalonego poziomu albo pojawieniu się sygnału z układu automatyki. Urządzenie nie wykrywa jednak samodzielnie awarii, jeśli jest jedynie elementem wykonawczym. To czujnik, przekaźnik, sterownik lub styk pomocniczy decyduje, kiedy sygnalizator otrzyma zasilanie.

Gdzie lampki i brzęczyki znajdują zastosowanie?

W budynkach mieszkalnych kontrolka może sygnalizować pracę pompy, grzałki, wentylacji, ogrzewania podłogowego albo obwodu oświetlenia zewnętrznego. Dźwięk można wykorzystać w prostym układzie dzwonkowym lub jako sygnał pochodzący z czujnika technicznego. W obiektach komercyjnych i przemysłowych możliwości jest więcej. Lampki mogą informować o stanie zasilania poszczególnych sekcji, pracy styczników, uruchomieniu wentylatorów albo gotowości układu. Sygnalizator akustyczny może zwracać uwagę na alarm wymagający sprawdzenia przez obsługę. Sygnały świetlne i dźwiękowe często stosuje się równocześnie. Lampka pozwala sprawdzić, który stan jest aktywny, a brzęczyk informuje, że należy spojrzeć na panel lub rozdzielnicę. Takie rozwiązanie jest czytelniejsze niż sam dźwięk, który nie wskazuje źródła zdarzenia.

Wybrane aparaty modułowe można wyposażyć w styki pomocnicze lub sygnalizacyjne. Przekazują one informację o położeniu styków głównych albo o określonym rodzaju zadziałania urządzenia, zależnie od konstrukcji zastosowanego akcesorium. Styk może zostać włączony w obwód lampki, brzęczyka, sterownika lub systemu nadzoru. Dzięki temu sygnalizacja nie musi opierać się wyłącznie na obecności napięcia za zabezpieczeniem. Może przedstawiać stan mechaniczny albo informację o zadziałaniu, jeśli dany aparat i akcesorium zapewniają taką funkcję. Nie należy mylić styku pomocniczego ze stykiem alarmowym. Pierwszy może odwzorowywać pozycję aparatu, natomiast drugi – w zależności od modelu – reagować na jego samoczynne wyzwolenie. Właściwe znaczenie wyprowadzeń trzeba odczytać z dokumentacji producenta.

Dlaczego napięcie znamionowe ma znaczenie?

Lampki i sygnalizatory występują w wersjach przeznaczonych do różnych napięć. Spotyka się urządzenia pracujące bezpośrednio w obwodach sieciowych, a także modele niskonapięciowe przeznaczone do układów sterowania. Znaczenie ma również rodzaj napięcia – przemiennego, stałego albo obu, jeśli urządzenie wyraźnie to dopuszcza. Podłączenie modelu do napięcia innego niż określone przez producenta może spowodować brak działania, uszkodzenie albo niebezpieczne przegrzewanie. Nie wystarczy więc dopasować urządzenia wyłącznie pod względem szerokości i koloru światła. W obwodach niskonapięciowych może być potrzebny odpowiedni transformator lub zasilacz. Jego parametry również muszą odpowiadać zapotrzebowaniu wszystkich podłączonych elementów. Dobór powinien wynikać ze schematu, a nie z przypadkowej dostępności urządzeń.

Na co zwrócić uwagę przy wyborze sygnalizatora akustycznego?

Oprócz napięcia pracy znaczenie ma poziom emitowanego dźwięku. Zbyt cichy sygnał może pozostać niezauważony w hali, kotłowni lub warsztacie. Zbyt głośny brzęczyk zamontowany w mieszkaniu może natomiast stać się uciążliwy. Trzeba uwzględnić także charakter dźwięku, sposób pracy i przewidywany czas załączenia. Nie każdy sygnalizator jest przeznaczony do ciągłego działania. W układzie alarmowym często potrzebna jest funkcja potwierdzenia lub wyciszenia, która zatrzyma dźwięk, ale nie usunie informacji świetlnej o aktywnym zdarzeniu. Sposób wyciszania nie może powodować skasowania alarmu bez usunięcia jego przyczyny. Układ powinien zostać zaprojektowany tak, aby użytkownik mógł rozróżnić potwierdzenie komunikatu od rzeczywistego powrotu instalacji do stanu normalnego.

Czy lampka może zastąpić miernik napięcia?

Nie. Świecąca lampka informuje jedynie o stanie przewidzianym przez jej konstrukcję i sposób podłączenia. Nie podaje dokładnej wartości napięcia, nie potwierdza poprawności wszystkich przewodów i nie stanowi bezpiecznego sposobu sprawdzenia braku napięcia przed rozpoczęciem prac. Również zgaszona kontrolka nie daje pewności, że obwód jest odłączony. Lampka mogła ulec uszkodzeniu, zostać niewłaściwie podłączona albo kontrolować inny punkt niż ten, przy którym mają być prowadzone prace. Przed otwarciem rozdzielnicy i dotknięciem elementów instalacji elektryk stosuje właściwe procedury oraz odpowiednie przyrządy. Kontrolkę należy traktować jako informację eksploatacyjną, a nie zabezpieczenie pozwalające samodzielnie pracować przy instalacji.

Gdzie porównać lampki i sygnalizatory akustyczne?

Przy wyborze warto znać napięcie znamionowe, rodzaj zasilania, liczbę pól świetlnych, kolor soczewki, szerokość modułu oraz wymagany poziom ochrony obudowy. W przypadku urządzeń dźwiękowych znaczenie mają także głośność i dopuszczalny charakter pracy. Karo Elektro udostępnia lampki, moduły sygnalizacyjne oraz urządzenia akustyczne przeznaczone do różnych instalacji. Dostępne rozwiązania można porównać na stronie https://karoelektro.pl/aparatura-elektryczna/aparatura-modulowa/lampki-i-sygnalizatory-akustyczne. Przed zakupem trzeba ustalić, jaki stan ma być sygnalizowany oraz skąd urządzenie otrzyma sygnał. Sam wybór czerwonej lampki lub głośnego brzęczyka nie stworzy prawidłowego układu alarmowego bez odpowiedniego sterowania.

Czy sygnalizacja wymaga okresowego sprawdzania?

Tak, ponieważ niesprawna kontrolka może stworzyć fałszywe przekonanie, że monitorowany stan nie występuje. Brzęczyk, który przez długi czas pozostaje nieaktywny, również może nie zadziałać wtedy, gdy będzie potrzebny. Sposób testowania zależy od projektu. Niektóre układy mają osobny przycisk testowy, inne sprawdza się w trakcie okresowej obsługi instalacji. Kontrola może obejmować działanie źródła światła, słyszalność sygnału, poprawność opisów i reakcję na zasymulowaną zmianę stanu. Test nie powinien polegać na wywoływaniu rzeczywistej awarii. Procedurę określa projektant lub osoba odpowiedzialna za utrzymanie instalacji, uwzględniając wpływ próby na pozostałe urządzenia.

Czytelny komunikat jest równie ważny jak samo urządzenie

Lampka albo brzęczyk stają się użyteczne dopiero wtedy, gdy odbiorca rozumie przekazywany sygnał. Kontrolka bez opisu może wprowadzać w błąd, a wspólny alarm dźwiękowy bez wskazania źródła utrudni szybką reakcję. Dobrze zaprojektowana sygnalizacja powinna jasno określać, co oznaczają poszczególne kolory, które zdarzenia uruchamiają dźwięk i w jaki sposób potwierdza się komunikat. Musi też uwzględniać możliwość uszkodzenia samego sygnalizatora. Lampki modułowe oraz sygnalizatory akustyczne nie zastępują zabezpieczeń i diagnostyki. Stanowią warstwę informacyjną instalacji – pozwalają szybciej zauważyć zmianę, ale jej przyczynę powinien potwierdzić elektryk lub osoba odpowiedzialna za obsługę danego systemu.
